【Vision对话·展商】数之联:新时代以AI技术满足客户变化的需求

来源: 聚展网2025-11-18 13:07:58 56分类: 光电资讯

Vision对话·展商

图片 图片 图片

成都数之联科技股份有限公司

广东子公司总经理

罗伟


AI技术是当前最为火热的技术点之一,不仅在生产段促使机器视觉企业持续发展,也推动需求端企业不断更新自身需求。数之联在这一技术浪潮中,以“让制造更智能,决策更智慧”为使命,不断迭代自身产品,更新配套的软硬件设备,从而稳定自身在高精尖市场的地位。那么数之联是如何具体推进自身产品革新,不断适应市场与客户变化的需求的?本期Vision对话·展商,采访了数之联广东子公司总经理罗伟,看看他的观点。

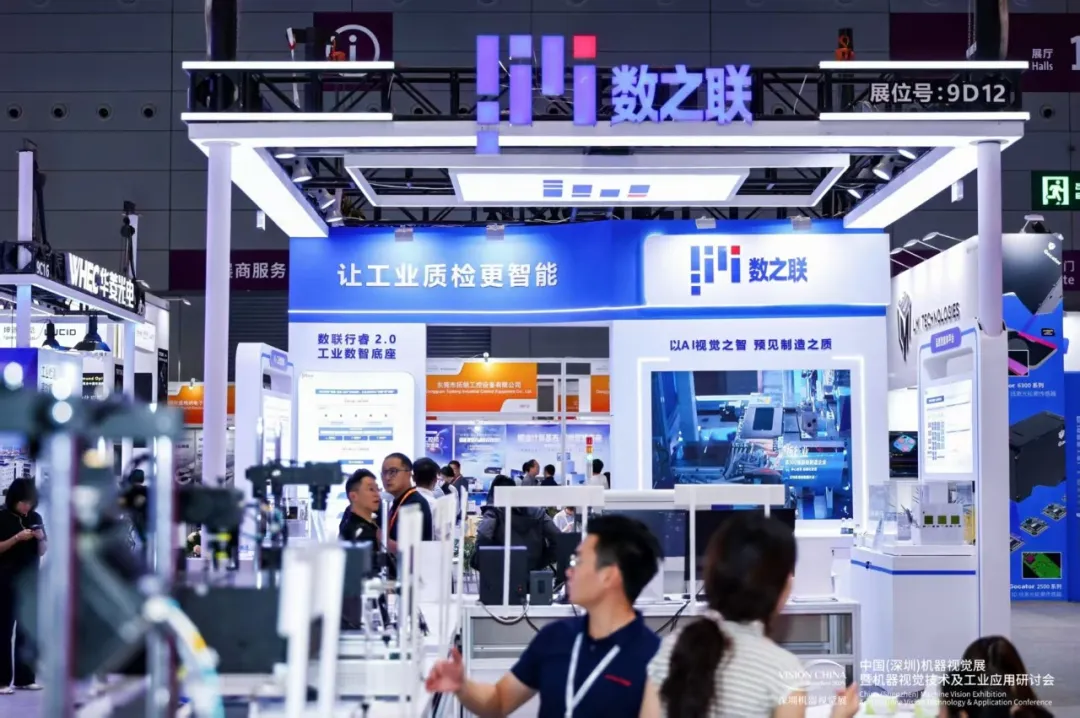

精彩现场马上看


贵司以“让制造更智能,决策更智慧”为使命,AI技术也正成为智能制造发展的关键驱动力。请问在产品设计层面,贵司是如何将AI技术与产品深度融合,并持续推动产品迭代与升级的?

数之联成立于2012年,脱胎于电子科技大学数据挖掘实验室,将其科研成果商业化、产品化。这十多年来,我们始终以AI与大数据分析为核心技术方向,持续推进产品迭代与市场拓展。2016年起,公司开始布局全国市场,如今正逐步拓展全球业务。在这个过程中,我们既感受到客户对我们的认可,也见证了AI与大数据分析等技术的持续演进。

具体到AI技术与产品的融合,首先要国家乃至全球的发展趋势。当前AI是热点技术,我们期望利用其快速迭代的特性,更好地服务我们的生态系统,这也是客户的共同期待。客户最、也最迫切需要的,是我们的图像识别与数据分析能力。

以图像识别为例,随着被检测产品的精度不断提高,客户对检测环境的要求也在持续提升。在此背景下,数之联致力于通过AI技术实现用户体验的优化,让产品在使用中更快速、便捷、有效,这也是行业普遍面临的挑战。为此,我们一方面加强核心算法团队的构建,研究主流模型与算法技术;另一方面,设有专门团队持续跟踪行业发展趋势,例如半导体行业在新应用场景中的需求。这两方面紧密结合,是数之联推动产品迭代升级的重要切入点。


本次展会贵司有新品首次发布,可否请您介绍一下,这款产品相较于之前的版本,最大的突破或独特之处体现在哪些方面?

本次展会我们带来了两款首发产品。第一款是面向半导体行业的OM设备,主要用于晶圆的宏观微观检量测。它的突出特点有两点:一是实现了全面自动化,能够对接FAB厂内的自动物流搬运系统;二是在检测精度和设备国产化方面取得了重大突破。目前,该设备的宏观检测精度可达1微米,微观检测精度可达0.01微米。相比日本同行竞争对手,我们的技术能力已有显著提升,因此这款设备能为国内晶圆半导体客户带来较大价值提升。

第二款产品是基于大模型的基础应用平台。数之联在数字化转型过程中,已推出行智、行明、行数三类工具平台。这次发布的新平台名为“数联行睿”,它能深度融合我们的大模型技术,为电子制造终端客户提供更坚实的数据基础平台,支持文档解析、过程能力分析、自然语言交互等多种应用场景。


我们注意到DIP-AOI是贵司推出的深度学习创新产品。与市场上同类产品相比,它最核心的创新点是什么?背后又运用了哪些AI技术作为支撑?

目前市场上从事DIP检测或SMP检测的厂商很多,尤其在华东、华南地区。我们进入这一市场,主要是看中其仍具备每年约5%-8%的增长空间。因此,数之联投入资源推动该领域产品的技术升级,并希望借助我们的AI能力,赋予DIP-AOI更强的竞争力。

这款产品的创新点主要围绕AI技术展开。对客户而言,它带来两大突出收益:一是整体检出效率的提升,二是设备启动时间的显著缩短。传统AOI视觉设备通常需要1至2小时的预热启动时间,而我们将其缩短到15-20分钟,这一点对客户具有很强吸引力。在AI技术方面,产品主要采用了卷积神经网络算法、Fast R-CNN算法等,以支撑其技术实现。


全自动显微镜级晶圆AI-AOI检测设备OM,是一款怎样的产品?AI技术在其中扮演了什么角色?它是如何完成对晶圆这类高精度产品的视觉检测的?

进军半导体领域是数之联的长期战略方向。去年,我们受国际前三强半导体厂商之一的委托,对日本佳能某款设备进行国产化研发。基于该课题,我们深入调研了市场需求及各客户的具体诉求,由此启动OM设备的研发与生产布局。

OM设备有两大核心优势:一是实现晶圆的全自动上下料,支持4至12英寸晶圆在2至4个端口自动传送与定位,并实现了装备的国产化与自主可控;二是检测精度高,在宏观检测层面可实现100微米层级的缺陷识别,微观层面通过可调放大倍率的镜头,精度可达0.01微米。

目前,该设备已正式投放市场,并在一家大型半导体用户中成功应用。


最后,想请您分享一下参加本次展会的整体感受。与往年相比,您观察到行业出现了哪些新趋势?这次展会对贵司未来的市场布局又有何启示?

首先非常感谢机器视觉产业联盟提供这一平台,这是我们第二次参展。与去年相比,我有两点突出感受:一是度显著提升,不少客户主动询问我们的参展信息,联盟有效帮助我们提升了行业影响力;二是联盟平台有效串联了产业链上下游,促进行业交流,我们在展会现场也见到很多老朋友,这正体现了联盟的平台价值。

此外,我们希望联盟未来能组织更多小范围的专题活动,聚集细分领域的上下游企业,促进更深层次的交流与合作碰撞,激发更多创新火花。
