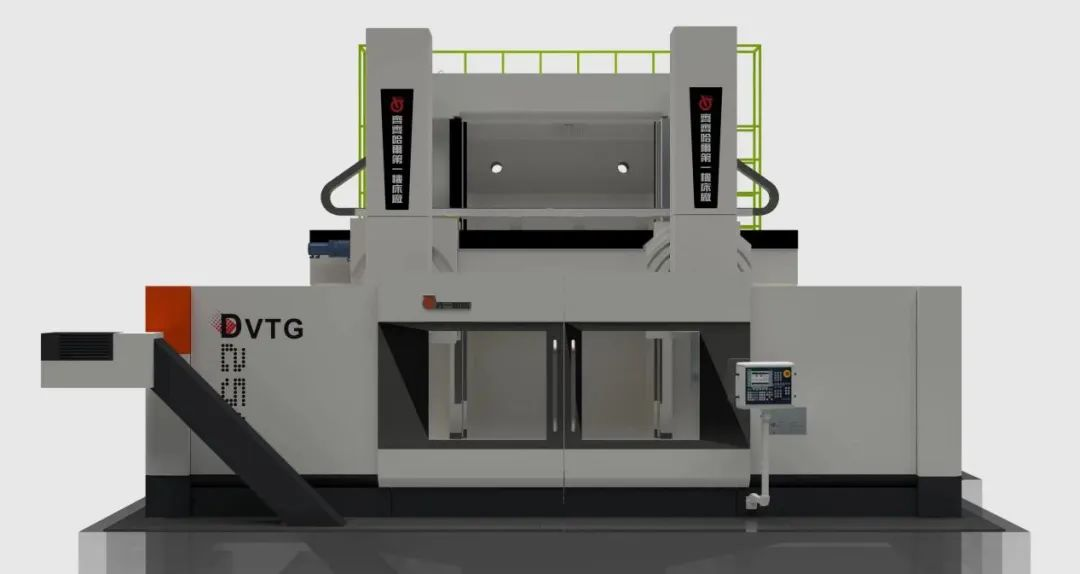

1.精密立式车铣磨复合加工中心DVTMG250×20/20P-MC

精密立式车铣磨复合加工中心适用于工程机械、船舶、能源、交通等领域回转类零件的高精度、高效率加工。整机刚度高、稳定性好，既具有大型立车的车削功能，又具有铣削、磨削功能，工件一次装卡后可连续完成车、铣、钻、镗、攻丝、磨削等多种工序的加工。横梁、立柱优化设计，采用大截面、宽导轨结构形式，提高了机床整机刚度及运行稳定性。

机床车铣、磨削刀架均采用静压导轨、双平衡油缸结构形式，灵敏度高、抗振能力强、导轨寿命长。机床磨削刀架采用内置专业磨削电主轴，实现高速、高精度磨削。

工作台采用双伺服主轴电机驱动，立轴结构，齿轮全部淬火并高精磨削，传动平稳、振动小、噪声低。工作台主轴采用高精度、大承载交叉滚子轴承，回转稳定可靠，抗倾翻、抗偏载能力强，精度保持性高。机床配置工件测量、刀具测量，实现了工件的在位检测及机床精准对刀，提高了效率与精度。

主要技术参数：

最大加工直径：φ2500mm；

最大工件高度：2000mm；

最大工件重量：20t；

工作台直径：φ2250mm；

工作台转速：车削1-200r/min，铣削0.002-2r/min；

滑枕截面：250mm×250mm

刀架最大切削力：31kN；

双伺服主电机功率：2×40kW；

数控系统：西门子828D；

工作台端面跳动：0.005mm；

工作台径向跳动：0.005mm。

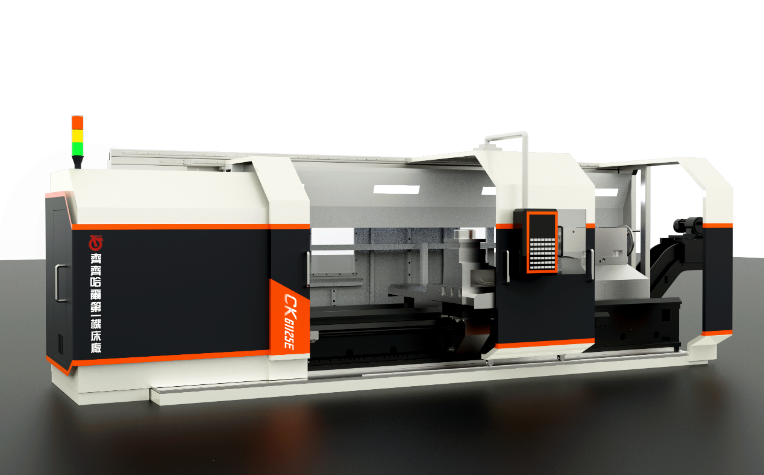

2．数控卧式车床CK61125E×30/6P-NC

数控卧式车床CK61125E×30/6P-NC广泛应用于轴类、圆筒类等回转类零件圆柱面、圆锥面、平面、切槽、切断、车螺纹及回转曲面等工序的加工。

机床采用整体双山两导轨结构，大刀架横向（X轴）和纵向（Z轴）移动为双山导轨，具有导向性好、精度保持性高、磨损自补偿能力强、反向运行间隙小、运行精度及位置精度高等特点。

机床X轴移动采用伺服电机—精密减速器—滚珠丝杠结构，Z轴移动采用伺服电机—精密减速器—双齿轮齿条结构，简单可靠，中间环节少，精度高，易维修；主轴箱采用抗振式箱体，高精度进口滚动轴承支撑空心主轴，通过先进的检测技术和成熟的装配工艺，实现主轴箱高精度，低噪声；尾座移动为山-平导轨组合形式，采用上下分体箱形结构，模块化组合，通用性强。

技术参数：

最大回转直径：φ1250mm；

过刀架最大回转直径：φ900mm；

最大工件长度：3000mm；

最大工件重量：6t；

花盘直径：φ1000mm；

主轴转速范围：6-630r/min；

主轴最大扭矩：6kNm；

主电机功率(1PH8) ：31kW；

刀架最大切削力：25kN；

数控系统：西门子828D；

主轴径跳：0.005mm；

主轴轴向窜动：0.005mm。
